Opremljen profesionalnom tvornicom kontrolera CNC tokarila, to je vodeći tokarski kontroler s 2 osovine (regulator okretanja) s proizvođačem i dobavljačem plc.

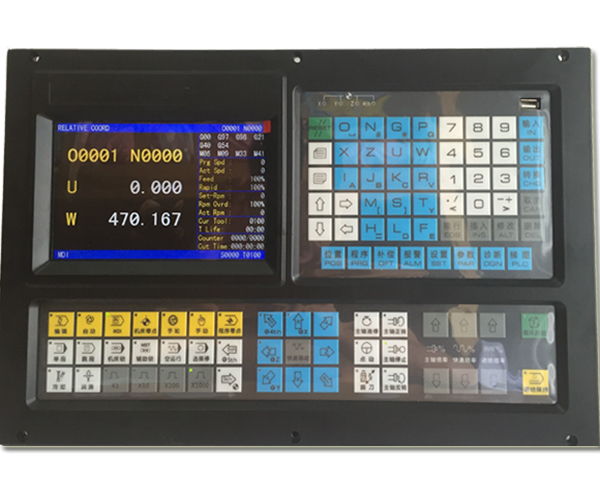

Uvod proizvoda: 2-osni tokarski kontroler (okretni regulator) s PLC-om
ECN2000TL je kontroler okretanja od 2 osovine, primjenjuje tehnologiju kontrole višestrukih zadataka u stvarnom vremenu i tehnologiju hardverske interpolacije te može izvoditi preciznu kontrolu gibanja na razini μm i PLC logic control.it je napredni CNC regulator gibanja PLC.
Kontrolna os: 2 okretni upravljač (okretni regulator) s PLC-om
l Kontrolna os: 2 osi (X, Z)
l Interpolacijska os: X, Z linearna interpolacija i interpolacija luka
l Kontrolna osi PLC: 2 osi
Funkcija osovine za hranjenje: 2 okretni upravljač (okretni regulator) S PLC-om
l Može se odabrati najniža upravljačka jedinica: 0.001mm ili 0.0001mm
l Raspon naredbi položaja: ± 99999999 × minimalna naredba jedinica
l Brza brzina kretanja: kada je komandna jedinica 0,001 mm, maksimalna brzina je 60 m / min; (0,0001 mm, maksimalna brzina je 24 m / min)
l Brzo premošćivanje: F0, 25%, 50% i 100%, ukupno četiri razine, prilagodba u stvarnom vremenu;
l Prekoračenje hrane: ukupno 16 razina: 0 ~ 150%, prilagodba u stvarnom vremenu;
l Interpolacijski mod: linearna, luka i spiralna interpolacija i kruto tapping
l Automatsko skrivanje
Funkcija ubrzanja i usporavanja: 2-osni tokarski kontroler (regulator okretanja) s PLC-om
l Hranjenje rezanjem: Ubrzanje ili usporavanje linearnog tipa / tipa indeksa ili prednje / stražnje strane
selektivan
l Brza trakcija: Ubrzanje ili usporavanje linearnog tipa / tipa indeksa ili prednje / stražnje strane je selektivno
l Tapping: Ubrzanje ili usporavanje linearnog tipa / tipa indeksa ili prednje / stražnje strane je selektivno
l Početnu brzinu, brzinu završavanja i vrijeme ubrzavanja i usporavanja postavljaju se pomoću
parametar.
Funkcija vretena: 2 okretni upravljač (okretni regulator) s PLC-om
l Analogni napon 0V ~ 10V izlaz u dva kanala, podržava dvosmjerno upravljanje
l Davač vretena se vraća u jedan kanal, može se podesiti razlučivost šifriranja vretena (0 ili 100p / r ~ 5000p / r)
l Omjer prijenosa između davača i vretena je: (1 ~ 255) :( 1 ~ 255)
l Brzina vretena: Navodi se S kodom ili PLC signalom, raspon brzine je 0 rpm ~ 9999rpm.
l Preusmjeravanje vretena: ukupno 8 razina: 50% ~ 120%, prilagodba u stvarnom vremenu
l Konstantna kontrola brzine vrtnje vretena
l Ciklus namotavanja / kruto kucanje
Funkcija alata: 2-osni tokarski kontroler (regulator okretanja) s PLC-om
l Kompenzacija duljine alata
l Kompenzacija nošenja alata
l Alat za upravljanje životom
Preciznost kompenzacije: 2-osni tokarski kontroler (regulator okretanja) s PLC-om
l Naknadna kompenzacija
l Pitch error compensation u vrsti memorije
PLC funkcija: 2-osni tokarski kontroler (okretni regulator) s PLC-om
l PLC program na dvije razine, maksimalno 5.000 koraka, ciklus osvježavanja programa 1. razine: 8 ms.
l Preuzimanje PLC programske komunikacije
l Podržite PLC upozorenje i PLC alarm
l Podržava mnoge PLC programe (maksimalno 16), moguće je odabrati trenutni PLC program
l Osnovno I / O: unos u 40 točaka / izlaz u 32 točke
Sučelje čovjek-stroj: 2-osni tokarski kontroler (regulator okretanja) s PLC-om
l 7.4 "veliki LCD zaslon, razlučivost je 234 × 480
l Prikaz na kineskom, engleskom, španjolskom ili ruskom itd
l Prikaz u putu za obradu i može zumirati i izbrisati u stvarnom vremenu, prevođenje i pomicanje.
l Sat u stvarnom vremenu
Upravljanje radom: 2 okretni upravljač (okretni regulator) s PLC-om
l Način rada: Uređivanje, automatsko, MDI, povrat nožice stroja, MPG / jedan korak, ručni i DNC.
l Operativno tijelo upravljanja višestrukim razinama
l Alarmni zapis
Program za uređivanje: 2 okretni upravljač (okretni regulator) s PLC-om
l Kapacitet programa: 40M, 10.000 programa (uključujući podprogramove, makro programe)
l Funkcija uređivanja: traženje, prepisivanje i brisanje programa / blokova / znakova
l Format programa: ISO kôd, podrška makro programiranju naredbi u rečenici
l Program poziva: Podržava makro program s parametrom, podprogramom gniježđenja od 4 sloja
Komunikacijska funkcija: 2-osni tokarski regulator (okretni regulator) s PLC-om
l RS232: Dijelovi programa i parametara, itd. Mogu se prenositi u dvosmjernoj obradi DNC-a u stvarnom vremenu, podršku PLC programu, serijski portovi nadogradnje softvera sustava.
l USB: rad datoteka, izravno obrađivanje datoteka, podrška PLC programu, nadogradnja softvera sustava na flash disk.
Sigurnosna funkcija: Stroj za tokarenje s 2 osovine (okretni regulator) s PLC-om
l Hitno zaustavljanje
l Ograničenje putovanja putem hardvera
l Ograničenje putovanja softverom
l Vraćanje i oporavak podataka
Dimenzija: 2 okretni upravljač (okretni regulator) s PLC-om
G / M kod
kodirati | Funkcija | kodirati | funkcija |
G00 | Brzo pomicanje (pozicioniranje) | G50 | Postavka koordinata pluta |
G01 | Linearna interpolacija | G54-G59 | Postavite koordinatni dio |
G02 | Kružna interpolacija u smjeru kazaljke na satu | G65 | Makro poziv (bez modala) |
G03 | Kružna interpolacija u smjeru kazaljke na satu | G71 | Ciklus aksijalnog hrapavosti |
G04 | Pauza / orijentacija | G72 | Ciklus radijalnog hrapavosti |
G17 | Odabir aviona | G73 | Zatvoreni ciklus rezanja |
G18 | Odabir aviona | G70 | Završni ciklus rezanja |
G19 | Odabir aviona | G74 | Aksijalni ciklus utiskivanja |
G10 | Dostupni su podaci | G75 | Ciklus radijalnog hrapavosti |
G11 | Otkazivanje unosa podataka | G76 | Višestruki rezanje navoja |
G20 | Unutarnja jedinica | G80 | Stisni status stisnutog prisluškivanja |
G21 | Metrički unos | G84 | Aksijalno kruto kucanje |
G28 | Vratite se na početnu poziciju | G88 | Radijalno kruto kucanje |
G30 | Povratak na stroj 2,3,4 ref.point | G90 | Aksijalni ciklus rezanja |
G31 | Skip funkcija | G92 | Ciklus navoja |
G32 | Navoj vijka stalnog niza | G94 | Radijalni ciklus rezanja |
G33 | Ciklusa sjekire Z-osi | G96 | Rezanje konstantnom brzinom |
G34 | Vijčani navoj s promjenjivim visinama | G97 | Otkazivanje rezanja stalne brzine |
G40 | Odustani od kompenzacije radijusa nosa alata | G98 | Feed u minuti |
G41 | Lijevo podešavanje radijusa nosa alata | G99 | Feed po revoluciji |
G42 | Pravo podešavanje radijusa nosnog alata |
Servis proizvoda: 2-osni tokarski kontroler (regulator okretanja) s PLC-om
ECON pruža tehničku uslugu od početka do kraja, te će ponuditi jedno godišnje jamstvo. Bilo koji problem, može poslati e-mail našem tehničkom inženjeru i prodaji ili izravno razgovarati na našoj web stranici.
Plaćanje i dostava: 2 lat. Kontroler (zakretni regulator) s PLC-om
ECON podržava T / T, Paypal, Western Union za plaćanje. Možemo organizirati ekspresne, zračne i pomorske pošiljke, imamo profesionalni tim koji se bavi logistikom.
