Uvod proizvoda: Visokokvalitetni 60 mm AC servo motor s prirubnicom
EC-M serijski visokonaponski četkni AC servo motori pružaju aplikacije velike gustoće zakretnog momenta kako bi se postigla velika mogućnost ubrzanja i brže pozicioniranje. Dostupni su u metričkim okvirima veličine od 60 mm do 180 mm (raspon snage servo motora je 100 W - 5,5 KW). Standardni načini rada imaju standardne opcije kabliranja za izravno povezivanje s ECON pogonom
Odabir i parametar proizvoda: Visokokvalitetni 60 mm AC servo motor s prirubnicom
Model | EZ-60M020D | EZ-60M040D | EZ-60M060D | |||||||||||||||||
Nazivna snaga (W) | 200 | 400 | 600 | |||||||||||||||||
Nazivni napon (V) | 220 | 220 | 220 | |||||||||||||||||
Nazivna struja (A) | 1.2 | 2.8 | 3.5 | |||||||||||||||||
Nazivna brzina (RPM) | 3000 | 3000 | 3000 | |||||||||||||||||
Zadržavanje zakretnog momenta (Nm) | 0,637 | 1.27 | 1.91 | |||||||||||||||||
Najveći obrtni moment (Nm) | 1.91 | 3.9 | 5.73 | |||||||||||||||||
Konstantni napon (V / 1000 * RPM) | 30.9 | 29,6 | 34 | |||||||||||||||||
Koeficijent zakretnog momenta (Nm / A) | 0.53 | 0,45 | 0.55 | |||||||||||||||||
Inercija rotora (kg.㎡) | 0.175x10-4 | 0.29x10-4 | 0.39x10-4 | |||||||||||||||||
Linijski otpor (Q) | 6.18 | 2.35 | 1.93 | |||||||||||||||||
Linijska induktivnost (mH) | 29.3 | 14.5 | 10.7 | |||||||||||||||||
Električna konstanta vremena (ms) | 4.74 | 6.17 | 5.5 | |||||||||||||||||
Težina (kg) | 1.16 | 1.6 | 2.07 | |||||||||||||||||
Broj linije davača (PPR) | 2500 | |||||||||||||||||||
Klasa izolacije | Klasa B | |||||||||||||||||||
Sigurnosna klasa | IP65 | |||||||||||||||||||
Korištenje okoliša | Temperatura: - ℃ ~ + 40 ℃, vlaga ispod 90% RH Bez rosišta | |||||||||||||||||||
Priključak za napajanje motora | Olovo | U | V | W | PE | |||||||||||||||
Prikvači NE. | 1 | 2 | 3 | 4 | ||||||||||||||||
Utikač Encoder | Olovo | 5V | 0V | B + | Z- | U + | Z + | U- | A + | V + | W + | V | A- | B- | W- | PE | ||||
Prikvači NE. | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |||||
Instalacija proizvoda:
1: Montaža / rastavljanje komponenata spojenih na kraj osovine motora, nemojte udarati oštro kako bi spriječili drugu stranu osovine motora
koder je izbačen loše.
2: Nastojanje da najbolje iskoristite osovinu kako bi se spriječile vibracije i oštećenja ležaja.

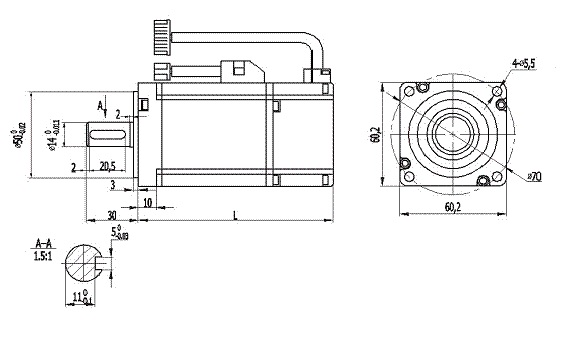

Dimenzija proizvoda:
Model | EZ-60M020D | EZ-60M040D | EZ-60M060D |
L (bez kočnice) | 116 | 141 | 169 |
L (s kočnicom) | 164 | 189 | 217 |
Odgovarajući vozač | ECN-GA3207B | ECN-GA3207B | ECN-GA3207B |
Kabel za opciju | (Impulsni kabel) kontroler za vozača | 3-10M za opciju | |
(Kabel davača) Encoder za vozač | |||
(Strujni kabel) Motor za vozača | |||
Usluga proizvoda:
ECON pruža tehničku uslugu od početka do kraja i nudit će jednogodišnje jamstvo. Bilo koji problem, možete poslati e-poštu našem tehničkom inženjeru i prodaji ili izravno razgovarati na našoj web stranici.
Plaćanje i dostava:
ECON podržava T / T, Paypal, Western Union za plaćanje. Možemo dogovoriti ekspresne, zračne i morske pošiljke, imamo stručni tim koji se bavi logistikom.
