Uvod proizvoda: Dvofazni motor s brzinama Nema serije 42
ECON nudi visokokvalitetni dvofazni 1,8 ° stepper motor koji je izrađen od visokokvalitetnog bakra od hladnog valjanja i trajnog magneta protiv visoke temperature. Ta dva fazna koračna motora dostupni su u veličini okvira Nema17,23, 34 ili 42, sa okretnim momentom od 0,4 do 30 N.M. 2-fazni koračni motori tvrtke ECON vrlo su pouzdani i slabo zagrijavaju. Mogu se kretati glatko i tiho, bez vidljivih rezonantnih područja u cijelom rasponu brzina.
Značajka tehnike proizvoda:
Točnost koraka: 5%
Kut koraka: 1,8º
Izolacijski otpor: 500VDC100MΩ Min
Izolacijska čvrstoća: 500VAC 50Hz 1mA 1 Min
Temperatura okoline: -20 ~ + 40ºC
Porast temperature: 80ºC Max
Stupanj izolacije: B

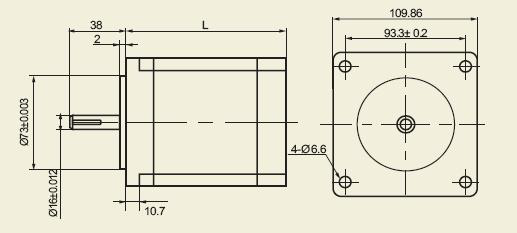

Dimenzija
Model | Promjer osovine (mm) | Produžetak osovine (mm) | Duljina osovine (mm) |
EO110-120 | 16 | Ravni ključ 4x25 | 38 |
EO110-180 | 16 | Ravni ključ 4x25 | 38 |
EO110-220 | 16 | Ravni ključ 4x25 | 38 |
EO110-300 | 16 | Ravni ključ 4x25 | 38 |
Tehnički podaci o proizvodu: Dvofazni brzi motor Nema 42 serije
Model | Zadržavanje zakretnog momenta (NM) | Trenutno / Faza (A) | Otpornost (Ω) | induktanca (MH) | Rotacijska inercija (G.cm2) | dužina (MM) | Težina (Kg) | vodi | uskladiti voziti |
EO110-120 | 12.0 | 4.5 | 0.5 | 8.4 | 7200 | 115 | 6,0 | 4 | TD860AH |
EO110-180 | 18.0 | 5.0 | 0,7 | 15.5 | 10900 | 150 | 8.4 | 4 | TD860AH |
EO110-220 | 22,0 | 6,0 | 0.73 | 21 | 15000 | 165 | 10.2 | 4 | TD860AH |
EO110-300 | 30.0 | 6,0 | 1.0 | 24 | 16200 | 201 | 11.7 | 4 | TD860AH |
Krivulja brzine obrtnog momenta
| Napon: 80VDC Pogon: TD860AH |
Ožičenje motora
Usluga proizvoda:
ECON pruža tehničku uslugu od početka do kraja i nudit će jednogodišnje jamstvo. Bilo koji problem, možete poslati e-poštu našem tehničkom inženjeru i prodaji ili izravno razgovarati na našoj web stranici.
Plaćanje i dostava:
ECON podržava T / T, Paypal, Western Union za plaćanje. Možemo dogovoriti ekspresne, zračne i morske pošiljke, imamo stručni tim koji se bavi logistikom.
preporuke:
Dvofazni AC / DC digitalni mikrostepeni korak
