Uvod proizvoda:2 faza Digitalni microstep stepper pogon s trenutnom pod 7.2A
DMA860H je nova generacija visokih performansi potpuno digitalni stepper pogon koji baza na 32bitni DSP s naprednim algoritmom .raspon napajanja je AC24 ~ 80V. može voziti okvir veličine 57---110mm 2 faza stepper motor .
Ultra niska buka i visoka glatkoća pri srednjoj / niskoj brzini i visoki zaklinjanje pri velikoj brzini, koji se mogu primijeniti na različite aplikacije za kontrolu brzine. usvojiti glatku i točnu tehnologiju kontrole vektora sinusoidne struje , koja čini motor slabu toplinu .
Značajke proizvoda:2 faza Digitalni microstep stepper pogon s trenutnom pod 7.2A
● Nova generacija 32bit DSP
● Dobra glatkoća , niska buka, niska toplina
● Postavka mikro koraka
● Postavka ugrađuje se u struju
● Struja mirovanja može se postaviti na 50%
● Oopto-izolirani unos diferencijalnog pulsa
● Frekvencija odziva je do 300KHz
● Preko napona , pod naponom, preko zaštite struje
Aplikacija
Može se koristiti u različitim vrstama strojeva , kao što su stroj za doziranje, plutajući stroj, 3D pisač, stroj za označavanje, medicinski stroj, laserski rezani stroj i tako dalje , njegove jedinstvene značajke čine ga idealnim rješenjem za aplikacije koje zahtijevaju nisku buku , niske vibracije, nisku toplinu i visoku preciznost
Dimenzija montaže (jedinica:mm)
Funkcija proizvoda:2 faza Digitalni microstep stepper pogon s trenutnom pod 7.2A

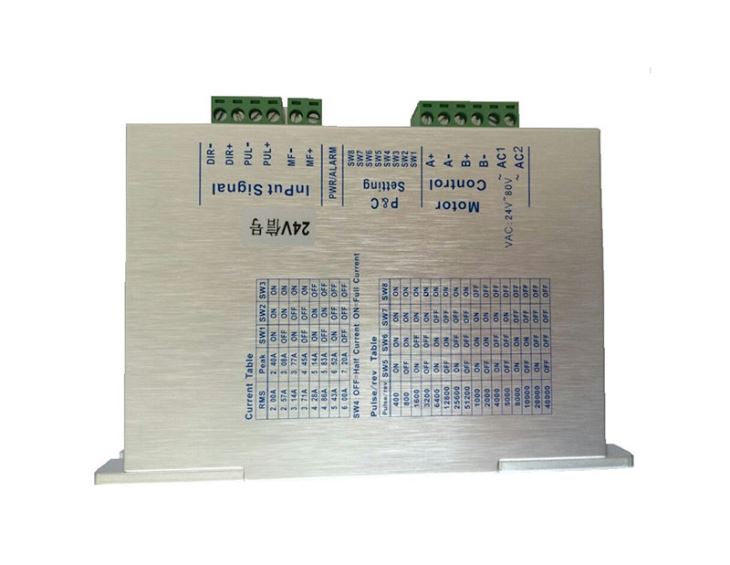

Trenutna postavka
Vršna struja(A) | Struja RMS-a (A) | SW1 (SW1) | SW2 (SW2) | SW3 (SW3) |
2.40 | 2.00 | Na | Na | Na |
3.08 | 2.57 | ISKLJUČENO | Na | Na |
3.77 | 3.14 | Na | ISKLJUČENO | Na |
4.45 | 3.71 | ISKLJUČENO | ISKLJUČENO | Na |
5.14 | 4.28 | Na | Na | ISKLJUČENO |
5.83 | 4.86 | ISKLJUČENO | Na | ISKLJUČENO |
6.52 | 5.43 | Na | ISKLJUČENO | ISKLJUČENO |
7.20 | 6.00 | ISKLJUČENO | ISKLJUČENO | ISKLJUČENO |
Postavka mirovanja struje
SW4:OFF=Polu struja
ON=Puna struja
Postavka mikrostepa
Pul/rev | SW5 (SW5) | SW6 (SW6) | SW7 (SW7) | SW8 (SW8) |
50W (19988) | Na | Na | Na | Na |
30W (1998) | ISKLJUČENO | Na | Na | Na |
800 | Na | ISKLJUČENO | Na | Na |
1600 | ISKLJUČENO | ISKLJUČENO | Na | Na |
3200 | Na | Na | ISKLJUČENO | Na |
6400 | ISKLJUČENO | Na | ISKLJUČENO | Na |
12800 | Na | ISKLJUČENO | ISKLJUČENO | Na |
25600 | ISKLJUČENO | ISKLJUČENO | ISKLJUČENO | Na |
1000 | Na | Na | Na | ISKLJUČENO |
2000 | ISKLJUČENO | Na | Na | ISKLJUČENO |
4000 | Na | ISKLJUČENO | Na | ISKLJUČENO |
5000 | ISKLJUČENO | ISKLJUČENO | Na | ISKLJUČENO |
8000 | Na | Na | ISKLJUČENO | ISKLJUČENO |
10000 | ISKLJUČENO | Na | ISKLJUČENO | ISKLJUČENO |
20000 | Na | ISKLJUČENO | ISKLJUČENO | ISKLJUČENO |
25000 | ISKLJUČENO | ISKLJUČENO | ISKLJUČENO | ISKLJUČENO |
Paket proizvoda:
Standardno pakiranje, tvrdi kartonski okvir,veličina kutije:166mm*122mm*57mm
Težina:0,6kg
HS kod:8537109090
