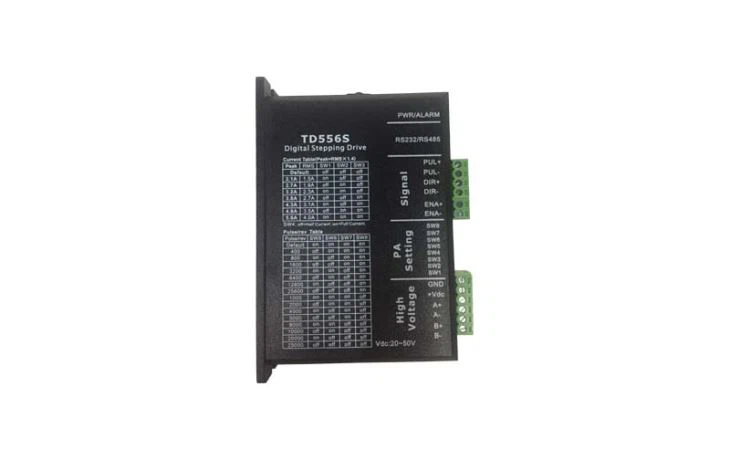

Ilustracija TD556S 2 fazni pokretač koračnog motora
Značajke proizvoda:
1.Voltage: 24V ~ 50VDC, vršna struja 5.6A
2.Politi za algoritam otpora vektora magnetske veze i elektroničku prigušivanje aritmetike vibracija male brzine
3.Auto prepoznaje parametre motora i upravljačke parametre automatske podešavanja kad je uključeno napajanje
4.Build-in mikro-korak segmentacije algoritam, za postizanje niskog mikro-korak naredbu upravljanja, visoki mikro-korak radni učinak
5. Primite diferencijalnu i jednostruku PUL / DIR naredbu
6. impuls, smjer, omogućiti priključak električne razine signala 4,5V ~ 28VDC, nema potrebe za spajanjem vanjskog otpornika
7.Postavite pozitivni rub, negativni rub i početni smjer motora serijskim priključkom
8.Control naredba Maksimalna frekvencija impulsa je 500KHz (zadana vrijednost je 200KHz)
9.Odložite postavku vrijednosti mikro-koraka od 15 stupnjeva prijenosa, postavite 200 ~ 51200 mikro-korak serijskim ulazom
10.Ima serijski priključak RS-232 ili RS-485, može postaviti ili kontrolirati pogonske parametre
11. može se prilagoditi funkciji brzine analogne brzini od 0 ~ 5V
12. Pouzdan, signalni priključak je optička izolacija
13. Zaštita od prenapona, prenaponske struje, podnaponski napon
Primjena proizvoda:
Može se koristiti u raznim vrstama strojeva, kao što su CNC glodalice, laserski rezači, laserski markeri, XY tablice visoke preciznosti, strojevi za označavanje, medicinska oprema, 3D printer, elektronički uređaj, stroj za pakiranje, robot i tako dalje. Njegove jedinstvene karakteristike čine TD556S idealnim rješenjem za aplikacije koje zahtijevaju performanse niske buke i velike brzine.
DIP opis
Pogon TD serije koristi 8 DIP za postavljanje mikro koraka, struje i pola / pune struje, ispod je detalj modela TD556S:
Trenutna postavka Polovna / puna trenutna postavka mikro-koraka
AKTIVNO POSTAVLJANJE PROIZVODA:
Vršna struja | Valjana struja | SW1 | SW2 | SW3 |
Zadano | 1.0a (RMS) | OFF | OFF | OFF |
2.1A | 1.5A | NA | OFF | OFF |
2.7A | 1.9A | OFF | NA | OFF |
3.2a | 2.3A | NA | NA | OFF |
3.8a | 2.7A | OFF | OFF | NA |
4.3A | 3,1 A | NA | OFF | NA |
4.9A | 3.5A | OFF | NA | NA |
5.6A | 4.0a | NA | NA | NA |
Podešavanje mikro koraka:
Korak / R | SW5 | SW6 | SW7 | SW8 |
Zadana (200) | NA | NA | NA | NA |
400 | OFF | NA | NA | NA |
800 | NA | OFF | NA | NA |
1600 | OFF | OFF | NA | NA |
3200 | NA | NA | OFF | NA |
6400 | OFF | NA | OFF | NA |
12800 | NA | OFF | OFF | NA |
25.600 | OFF | OFF | OFF | NA |
1000 | NA | NA | NA | OFF |
2000 | OFF | NA | NA | OFF |
4000 | NA | OFF | NA | OFF |
5000 | OFF | OFF | NA | OFF |
8000 | NA | NA | OFF | OFF |
10000 | OFF | NA | OFF | OFF |
20000 | NA | OFF | OFF | OFF |
25000 | OFF | OFF | OFF | OFF |
Dostava i plaćanje proizvoda:
Naša se tvrtka prijavljuje na različite načine plaćanja, poput T / T, L / C, a za male kupce prihvaćamo Paypal, Western Union. Možemo dogovoriti ekspresne, zračne i morske pošiljke, imamo profesionalni tim koji se bavi logistikom. Uvjeti koje možemo učiniti EXW, FOB, CFR, CIF, DDU i tako dalje.
